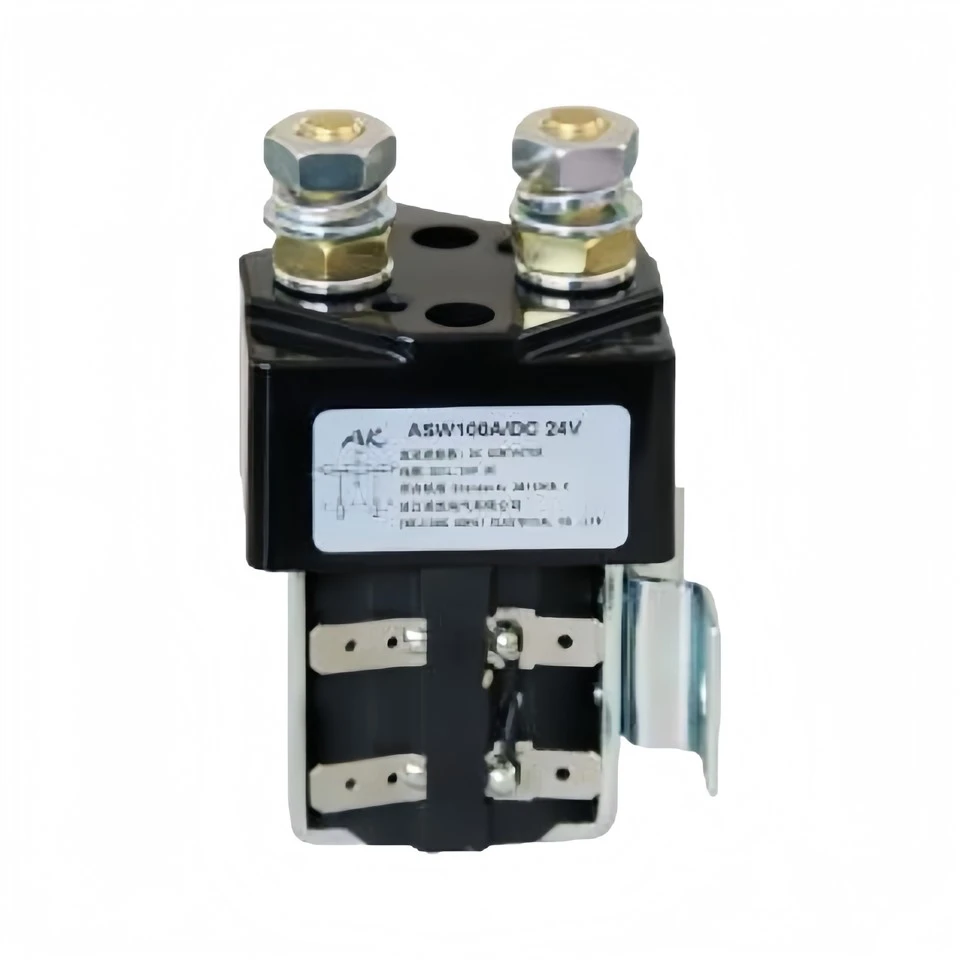

ASW100 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100A A d For Villamosmérnöki ri c járművek és Engineering Machinery AOKAI DC Kontaktorok
Az ASW100 folyamatos áramforrásra fejlesztett ki, amely 100 amper. A szünetmentes áramot nem vagy ritkán terhelésváltási igények (alacsonyabb érintkezési ellenállás) fenntartása mellett használják. A névleges tekercs feszültsége 12 V DC-tól 120 V-ig terjedhet, az ügyfelek igényei szerint. Az ASW100 kapcsolatfelvételi űrlap az SPST-NO vagy SPST-NC-ra is testre szabható. Az ASW100 M8-as csavaros fő kivezetésekkel rendelkezik, amelyek a 8-9Nm-es tartományban húzódnak, és a 6,3 mm-es pajzscsatlakozók a tekercscsatlakozásokhoz. A szerelés az M4-en keresztül történik (oldalanként 4 lefelé). A lyukakkal ellátott lyukak és a rögzítőelemek felszerelhetők vagy külön csomagolhatók.
Az ASW100-at egyenáramú terhelésekhez tervezték, beleértve az elektromos járműveken, például az ipari tehergépkocsikban, valamint a telekommunikációs és áramelosztási alkalmazásokban használt motorokat.
| Márka: AK / AOKAI Név: DC kontaktor Modell: ASW100 / SW80 Névleges feszültség: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V, stbNévleges áramerősség: 100A Méretek: 33 * 36 * 88 (mm) Súly: Kb. 200 g |
|
LEÍRÁS
Tekercs névleges feszültség | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V stb. |
Főáram-névleges áram (A) | 100A |
Főáramkör érintkező feszültségcsökkenése (100A terhelés) | ≤80mV |
Alatta (20 ± 5) ℃, Hűtés behúzási feszültség | ≤70% |
Alatt (20 ± 5) ℃, hűtési leeresztõ feszültség | ≥5%, ≤40% |
Elfogadható ingadozási tartomány tekercsfeszültség | ± 20% |
Bekapcsolási idő (N / O kapcsolatok bezárásához) | ≤30ms |
Kihúzási idő (N / O kapcsolatok megnyitni) | ≤20ms |
A Névjegyek maximális leválasztási ideje | ≤5ms |
Szigetelési ellenállás | ≥50MΩ |
Dielektromos szilárdság | 50Hz / 60Hz 1000VAC / 1 perc |
Túlterhelés áram | ≤7Ie, ≤1s |
Tekercsfogyasztás (W) | ≤7.0W |
Elektromos élet | 20 ezer alkalommal |
Mechanikai élet | 300 ezer alkalommal |
Munkamód | Folyamatos vagy szakaszos |
Kapcsolatfelvételi űrlap | 1 NO vagy 1 NC |
Érintkezési anyag | AgCdO / AgCuO |
Segédérintkező Névleges terhelés (opcionális részek) | 2A / 48VDC, 5A / 24VDC |
Műszaki szabvány | GB14048.4-2010 |
HASZNÁLATI KÖRNYEZET
Magasság | ≤2Km | Környezeti hőmérséklet | -25 ~ + 55 ℃ |
Nemzetközi védelmi fokozat | IP50 | Telepítési típus | III |
Telepítési mód | Bármilyen | Rezgés | 2,5 g (5 ~ 50) Hz |
Hatás | 50 g, 11 ms (Half-Sine Wave) | ||
SEMATIKUS ÁBRÁJA
TELEPÍTÉSI DIAGRAM
