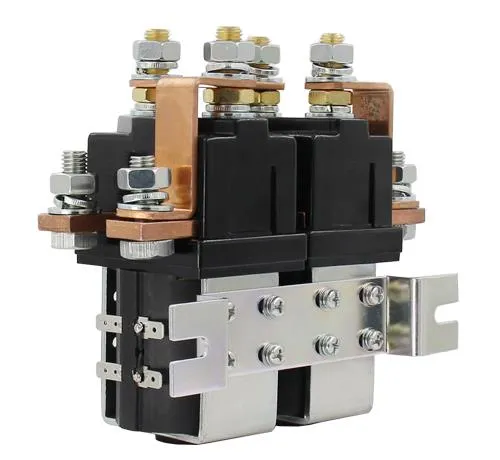

ASW400-2 T 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400A 2 NO + 2 bontó DPDT Villamos berendezések alkatrészei Akkumulátor Autó D C relé AOKAI DC kontaktorral
Az ASW400-2T mágneskapcsolókat egyenáramú terhelésekre tervezték, különösen az elektromos járműveken, mint például az ipari targoncák, a repülőtéri traktorok stb.
Ezek kettős törésű fő érintkezőkkel rendelkeznek az ezüstötvözetből készült érintkezőcsúcsokkal, amelyek hegesztésállóak, kemények és kiváló vezetőképességűek.
A motorfordulatszámra tervezett ASW400-2T fõérintkezõ áramkör olyan beépített hibabiztos, amely mindkét tekercs egyidejû feszültség alá helyezésével nyitott áramkörök.
Szerelés: A szerelés a mellékelt tartószerkezeten keresztül történik.
Mágneses fúvókák: A mágneses fúvókák felszerelése a polaritást érzékeny, és a kontaktor felső burkolatának pozitív jelöléseit be kell tartani. A "B" utótag a mágneses fúvókák felszerelését jelöli.
Segédérintkező: "A" jelzéssel, dupla áramkör általában nyitott, normál esetben zárt mikrokapcsoló segédérintkező felszerelhető, az alábbiak szerint.
| Márka: AK / AOKAI Név: DC kontaktor Típus: ASW400-2 T / SW202 Névleges feszültség: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V, stbNévleges áramerősség: 400A Méretek: 51 * 114 * 160 mm Súly: Kb. 2500 g |
|
LEÍRÁS
Tekercs névleges feszültség | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V stb. |
Főáram-névleges áram (A) | 400A |
Főáramkör érintkező feszültségcsökkenése (100A terhelés) | ≤80mV |
Alatta (20 ± 5) ℃, Hűtés behúzási feszültség | ≤70% |
Alatt (20 ± 5) ℃, hűtési leeresztõ feszültség | ≥5%, ≤40% |
Elfogadható ingadozási tartomány tekercsfeszültség | ± 20% |
Bekapcsolási idő (N / O kapcsolatok bezárásához) | ≤30ms |
Kihúzási idő (N / O kapcsolatok megnyitni) | ≤20ms |
A Névjegyek maximális leválasztási ideje | ≤5ms |
Szigetelési ellenállás | ≥50MΩ |
Dielektromos szilárdság | 50Hz / 60Hz 1000VAC / 1 perc |
Túlterhelés áram | ≤7Ie, ≤1s |
Tekercsfogyasztás (W) | ≤24.0W |
Elektromos élet | 20 ezer alkalommal |
Mechanikai élet | 300 ezer alkalommal |
Munkamód | Folyamatos |
Kapcsolatfelvételi űrlap | 2 NO és 2 NC |
Érintkezési anyag | AgCdO / AgCuO |
Segédérintkező Névleges terhelés (opcionális részek) | 2A / 48VDC, 5A / 24VDC |
Műszaki szabvány | GB14048.4-2010 |
HASZNÁLATI KÖRNYEZET
Magasság | ≤2Km | Amblent hőmérséklet | -25 ~ + 55 ℃ |
Nemzetközi védelem | IP50 | Telepítési típus | III |
A telepítés módja | Bármilyen | Rezgés | 2,5 g (5 ~ 50) Hz |
Hatás | 50 g, 11 ms (félszinusz hullám) |
SEMATIKUS ÁBRÁJA
TELEPÍTÉSI DIAGRAM
